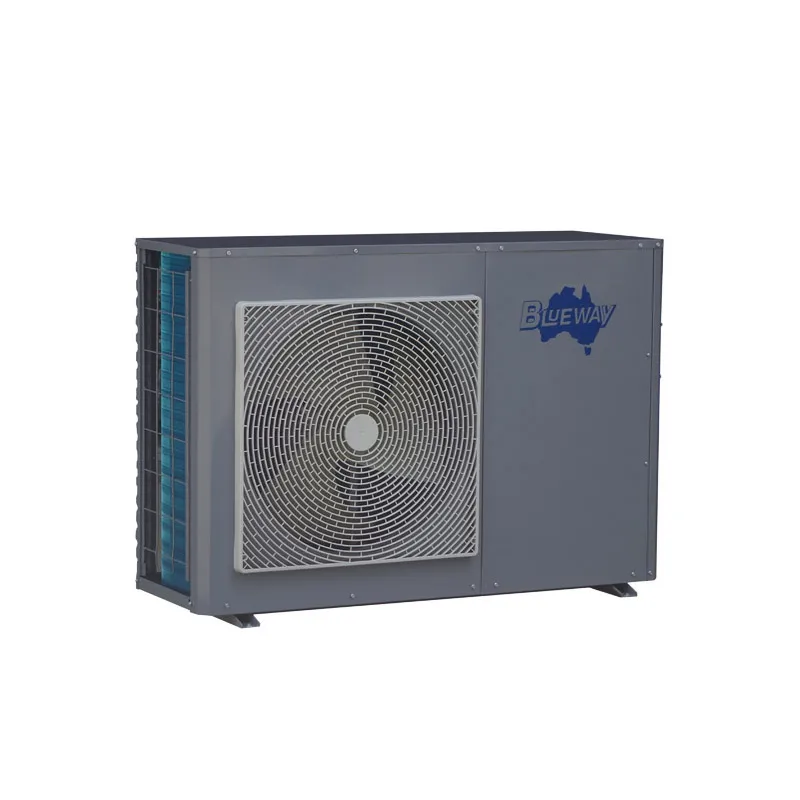

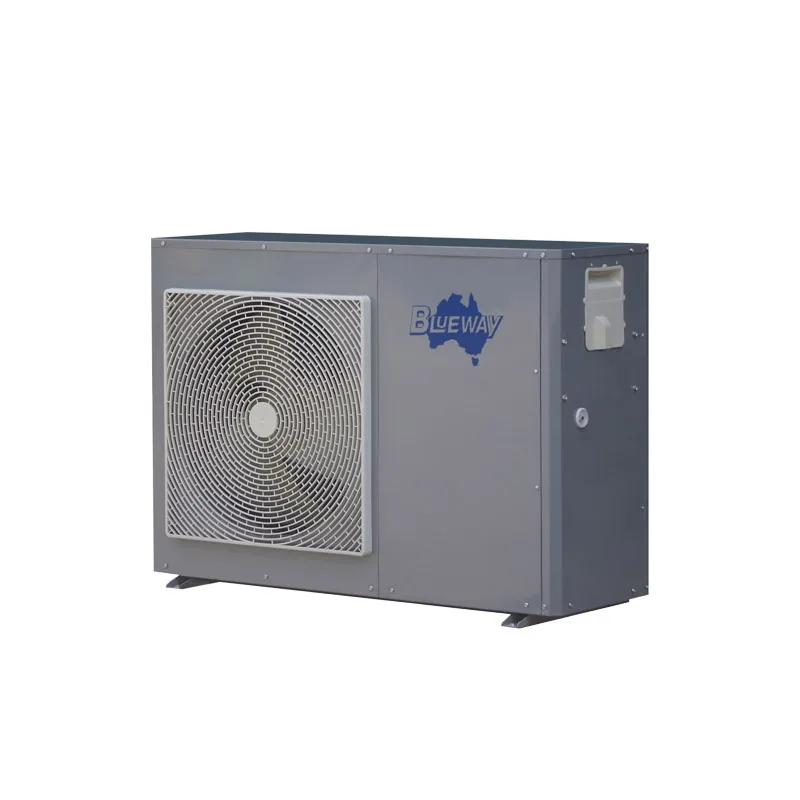

Toplotna črpalka R290 za talno ogrevanje

TheToplotna črpalka R290 za talno ogrevanjeje napreden enosmerni inverterski sistem zrak-voda, zasnovan tako, da izpolnjuje popolne hidravlične potrebe sodobnih stanovanjskih in lahkih poslovnih stavb. Ta serija toplotnih črpalk, ki jo proizvaja Blueway, uveljavljen specialist za HVAC, ki deluje od leta 1993, v mestu Shunde, Foshan na Kitajskem, zagotavlja zanesljivo ogrevanje prostorov, poletno hlajenje prostorov in sanitarno toplo vodo za gospodinjstvo (DHW) v eni sami integrirani rešitvi.

Sistemi hidravličnega talnega ogrevanja delujejo z optimalno energetsko učinkovitostjo, ko se napajajo z nizko do srednjo temperaturo vode. Toplotna črpalka za talno ogrevanje je prilagojena posebej za te parametre delovanja. Z nenehnim moduliranjem zmogljivosti kompresorja za izpolnjevanje toplotnih potreb v realnem času sistem odpravlja energetsko intenzivno kroženje pri polni obremenitvi in ​​ohranja natančne temperature dovoda vode v zaprtih prostorih, hkrati pa znatno zniža sezonsko porabo energije.

Glavne prednosti za sevalne talne aplikacije

Sevalno talno ogrevanje temelji na enakomerni porazdelitvi toplote po velikih površinah. Integracija DC inverterske toplotne črpalke s talnimi cevnimi zankami zagotavlja številne tehnične in operativne prednosti:

• Optimizirana hidravlična učinkovitost:Delovanje v nizkotemperaturnih vodnih režimih omogoča kompresorju toplotne črpalke, da deluje z največjo sezonsko učinkovitostjo, kar poveča prihranke energije v primerjavi z običajnimi visokotemperaturnimi kotli.
• Enotno toplotno udobje:Sevalno ogrevanje odpravlja prepih, hladne točke in kroženje prahu v zraku, kar zagotavlja dosledne navpične temperaturne gradiente od tal navzgor.
• Reverzibilno poletno hlajenje:Sistem lahko v toplih mesecih kroži ohlajeno vodo skozi sevalne talne tokokroge ali ventilatorske konvektorje (FCU) in ponuja celoletno regulacijo klime brez potrebe po ločeni klimatski opremi.
• Sinergija sistema več virov:Zasnovan za gladko povezovanje s pomožnimi toplotnimi viri, vključno s sončnimi kolektorji, pomožnimi plinskimi ali oljnimi kotli in rezervnimi električnimi grelnimi elementi.

Ključne tehnične značilnosti in tehnični poudarki

TheToplotna črpalka R290 za talno ogrevanjevključuje visokokakovostne mehanske in elektronske komponente, ki zagotavljajo dolgoročno stabilnost in preprosto upravljanje delovanja:

• Razširjeno delovanje v nizkih okoljih:Posebej zasnovani modeli za nizko temperaturo okolja ohranjajo stabilno zmogljivost ogrevanja v ostrih zimskih podnebjih, ko zunanje temperature okolja padajo.
• Pet vsestranskih načinov delovanja:Nastavljivo za samo ogrevanje, ogrevanje + sanitarna voda, samo hlajenje, hlajenje + topla voda in samo sanitarna voda za zadovoljitev sezonskih potreb lokacije.
• DC pretvornik s spremenljivo zmogljivostjo:Vsebuje vrhunske DC inverterske rotacijske ali spiralne kompresorje (kot sta Mitsubishi ali Panasonic) v kombinaciji z elektronskimi ekspanzijskimi ventili za natančno regulacijo pretoka hladilnega sredstva.
• Visoko učinkovit prenos toplote:Uporablja ploščni izmenjevalnik toplote iz nerjavečega jekla, za katerega so značilni nizek padec hidravličnega tlaka, visoka toplotna učinkovitost in močna odpornost proti koroziji.
• Certificiranje razreda ErP A++:Izbrani modeli v seriji so dosegli energijske ocene ErP A++, preverjene po strogih testnih standardih TÜV.
• Inteligentna nadzorna arhitektura:Opremljen z mikroprocesorskim krmilnikom z intuitivnim vmesnikom LCD zaslona na dotik, samodejno samodiagnostiko, vgrajeno varnostno zaščito in 3-smernim izhodom za krmiljenje ventila.
• Izbirna povezljivost Wi-Fi:Omogoča končnim uporabnikom in vzdrževalnim ekipam spremljanje podatkov o delovanju, prilagajanje temperaturnih nastavitev in diagnosticiranje napak na daljavo prek namenske mobilne aplikacije.
• Ohišje, odporno proti koroziji:Izdelan iz trpežnih, na vremenske vplive odpornih kompozitnih omaric, zasnovanih tako, da prenesejo dolgotrajno izpostavljenost soli, vlagi, snegu in UV-sevanju.

Tehnične specifikacije

Podrobni parametri delovanja in sistemske konfiguracije se razlikujejo glede na določen model enote. Spodaj je pregled standardnih specifikacij za to serijo izdelkov:

Izbira konfiguracije razdeljenega v primerjavi z monoblokom

Za prilagoditev različnim omejitvam lokacije, tlorisom stavb in regionalnim podnebnim razmeram jeToplotna črpalka R290 za talno ogrevanjeje na voljo v dveh različnih strukturnih oblikah:

Arhitektura razdeljenega sistema

Razdeljena konfiguracija deli toplotno črpalko na zunanjo kondenzacijsko enoto in notranji hidravlični modul. Vse komponente, ki prenašajo vodo, so nameščene v zaprtih prostorih znotraj strojne sobe ali pomožnega prostora, kar popolnoma odpravi tveganje zmrzovanja zunanjih cevi med izpadi električne energije ali ekstremnimi zimskimi zmrzali. Zunanja enota je izdelana z geometrijo dovoda zraka proti sneženju, medtem ko ima notranja enota kompaktno zasnovo omarice, ki nadomešča bojler, ki se lepo integrira z obstoječimi talnimi razdelilniki in hranilniki sanitarne vode.

Monoblok sistemska arhitektura

Konfiguracija monobloka vsebuje celotno hladilno zanko in hidravlični krog znotraj ene same zunanje omare. Ta zasnova vse-v-enem odpravlja potrebo po napeljavi hladilnega sredstva na terenu, poenostavlja namestitev na mestu in zmanjšuje stroške dela. Monoblok enote je mogoče naročiti z dodatnimi tovarniško nameščenimi hidravličnimi komponentami, vključno z obtočno črpalko za vodo DC, notranjo ekspanzijsko posodo in pomožnim rezervnim električnim grelnikom.

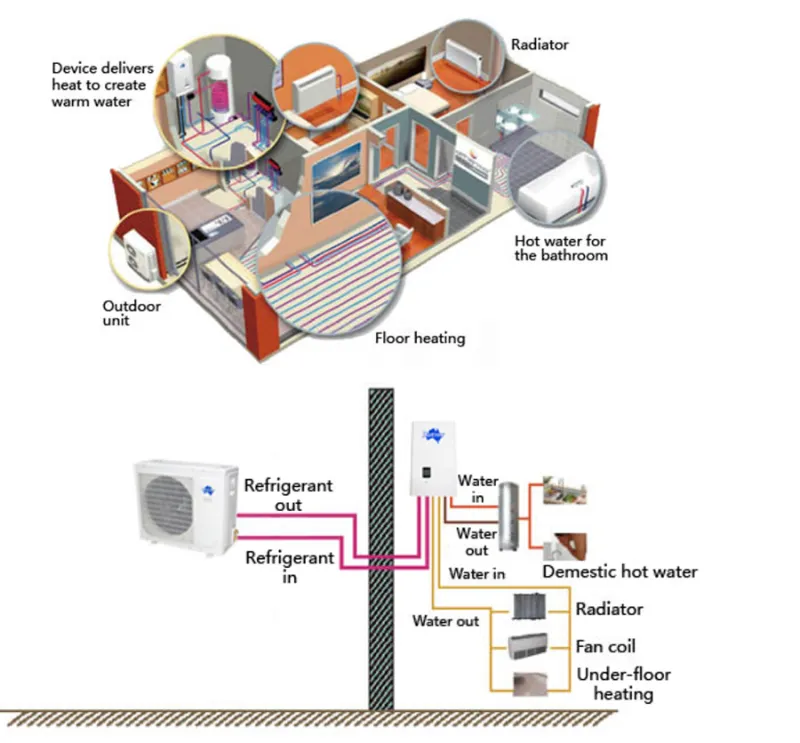

Scenariji uporabe projektov

FleksibilnostToplotna črpalka R290 za talno ogrevanjezaradi česar je primeren za široko paleto novih gradenj in naknadnih hidravličnih projektov:

• Zasebne rezidence in enodružinske vile:Zagotavlja tiho talno ogrevanje z visokim udobjem, poletno hlajenje in dnevno pripravo tople sanitarne vode.
• Večdružinska stanovanja:Zagotavljanje decentraliziranih ali centraliziranih rešitev za hidravlično ogrevanje in toplo vodo.
• Lahke poslovne zgradbe:Izpolnjevanje zahtev glede prostorske kondicioniranja v butičnih hotelih, majhnih pisarnah, razstavnih prostorih in zdravstvenih klinikah.
• Hibridni energetski projekti:Povezovanje z obstoječimi plinskimi kotli ali sončnimi toplotnimi kolektorji za zmanjšanje odvisnosti od fosilnih goriv pri projektih prenove.

Inženirska izbira in dejavniki sistemske integracije

Za doseganje optimalne učinkovitosti in življenjske dobe je potrebna skrbna ocena gradbenih parametrov pred dimenzioniranjem opreme. Ključni dejavniki inženirske zasnove vključujejo:

1. Projektna obremenitev ogrevanja in hlajenja:Izračunajte najvišje toplotne izgube pri prenosu in infiltraciji pri lokalnih zunanjih načrtovanih temperaturah, namesto da se zanašate na nominalne ocene kvadratnih metrov.
2. Ciljna temperatura dovodne vode:Preverite zahtevane temperature dotoka za terminalske enote za zanke za podtalne plošče, za ventilatorske konvektorje ali višje za starejše radiatorje.
3. Zaščita hidravličnega kroga:Izberite med split ali monoblock zasnovami glede na tveganje zmrzovanja okolice in razpoložljivega notranjega prostora za rastline.
4. Velikost povpraševanja po STV:Dimenzionirajte hranilnike sanitarne tople vode in površine tuljav toplotnega izmenjevalnika v skladu z urniki odvzema tople vode v konici.

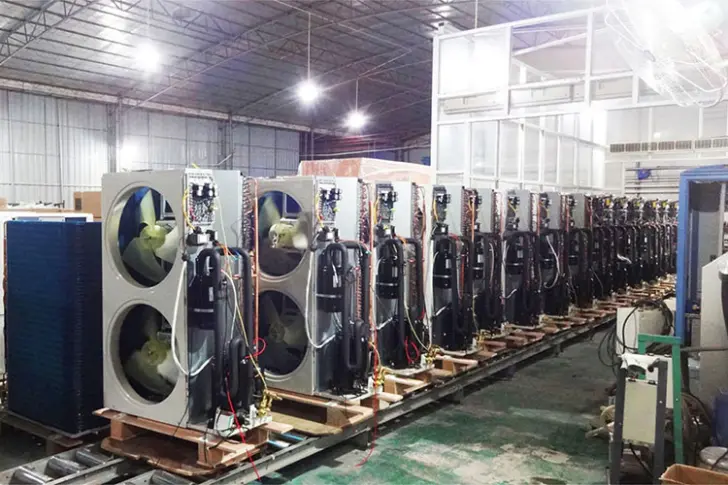

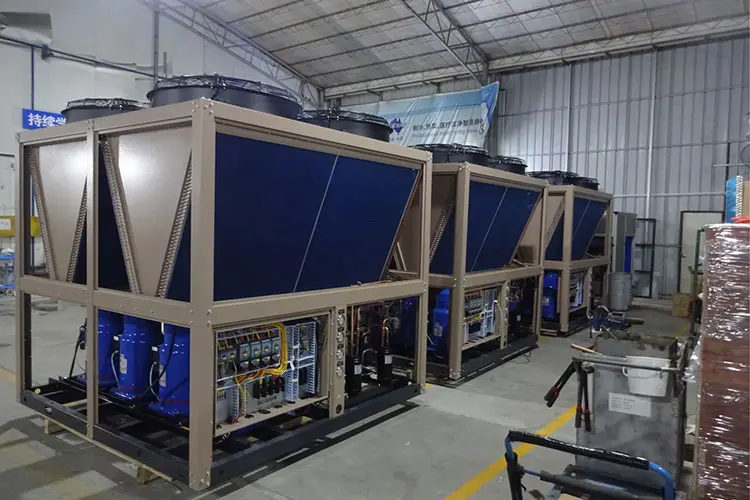

Ozadje proizvodnje in zagotavljanje kakovosti

Blueway upravlja specializirano središče za razvoj in proizvodnjo HVAC v mestu Shunde, Foshan, Kitajska. Podprt s skoraj 30-letnimi izkušnjami v proizvodnji, je Blueway razvil več kot 1000 izvirnih izdelkov za raziskave in razvoj ter zagotovil več kot 10.000 uspešnih inženirskih rešitev po vsem svetu. Izdelki so izdelani v skladu s strogimi standardi nadzora kakovosti, ki vključujejo zaščitne algoritme mikroprocesorjev za zaščito kompresorjev in vodnih zank pred nihanji napetosti, anomalijami tlaka in zmrzovanjem. Blueway ponuja celovite storitve OEM, OBM in ODM, ki jih podpira 24/7 spletna tehnična pomoč in pooblaščeni servisni partnerji po Evropi, Bližnjem vzhodu, Severni Ameriki in Južni Ameriki.

Pogosto zastavljena vprašanja

Zakaj je toplotna črpalka R290 za talno ogrevanje idealna za nizkotemperaturne sevalne sisteme?

Hidravlično talno ogrevanje najbolj učinkovito deluje pri nižjih temperaturah dovodne vode. DC inverterski kompresor in optimizirana zasnova toplotnega izmenjevalnika omogočata, da toplotna črpalka deluje pri najvišjem koeficientu učinkovitosti (COP) znotraj tega območja, kar zagotavlja znatne prihranke energije v primerjavi s tradicionalnimi ogrevalnimi sistemi.

Ali je mogoče to toplotno črpalko priključiti na obstoječe kotle ali sončne celice?

ja Vgrajen mikroprocesorski krmilnik vključuje signalne izhode za pomožno upravljanje ogrevanja, kar omogoča, da enota deluje skupaj s solarnimi toplotnimi sistemi, plinskimi kotli ali rezervnimi električnimi grelniki v hibridni energetski nastavitvi.

Katere komponente kompresorja in črpalke se uporabljajo v teh enotah?

Blueway združuje uveljavljene DC inverterske rotacijske ali spiralne kompresorje znamk, kot sta Mitsubishi ali Panasonic, v kombinaciji z visoko učinkovitimi obtočnimi vodnimi črpalkami razreda A proizvajalcev Wilo ali Shinoo.

Ali je podprt daljinski nadzor delovanja?

ja Poleg lokalnega krmilnika LCD na dotik izbirni modul Wi-Fi uporabnikom in sistemskim integratorjem omogoča spremljanje delovnih pogojev, prilagajanje ciljnih temperatur vode in pregled diagnostike sistema prek aplikacije za pametni telefon.
